玻璃鋼電力管道生產(chǎn)工藝123步驟，現(xiàn)在網(wǎng)絡(luò)多發(fā)達(dá)，什么幾乎都可以半透明了，以前還出差滿世界的找廠家，現(xiàn)在你在屋里坐著原地不動，有手機(jī)有網(wǎng)絡(luò)都可以直接看到廠子里的信息，從原材料生產(chǎn)，加工，裝車運(yùn)貨等等都是一清二楚的。

　　一、管壁結(jié)構(gòu)說明：

　　管壁結(jié)構(gòu)從內(nèi)到外分別為：內(nèi)襯層、次內(nèi)襯層、纏繞層、外部保護(hù)層。

　　內(nèi)襯層、次內(nèi)襯層起防腐、防滲作用，纏繞層擔(dān)負(fù)起管道的強(qiáng)度和剛度作用，外保護(hù)層起抗老化、防腐蝕、抗日曬的作用。

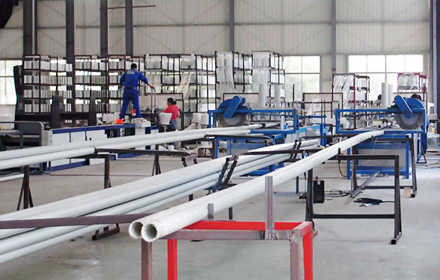

　　二、玻璃鋼電力管道制作工藝流程

　　→模具準(zhǔn)備

　　→設(shè)備調(diào)試、原材料準(zhǔn)備

　　→管道內(nèi)襯制作

　　→遠(yuǎn)紅外固化站內(nèi)襯固化

　　→內(nèi)襯質(zhì)量檢驗(yàn)

　　→管道增強(qiáng)層纏繞

　　→遠(yuǎn)紅外管道整體固化

　　→管道外觀及主要尺寸檢驗(yàn)

　　→管道脫模

　　→1.5倍工作壓力水壓試驗(yàn)及其它標(biāo)準(zhǔn)要求的檢測項(xiàng)目

　　→管道包裝入庫

　　三、工藝詳細(xì)說明：

　?。?）準(zhǔn)備工序

　　a、設(shè)備調(diào)試

　　首先認(rèn)真檢查設(shè)備運(yùn)轉(zhuǎn)及工作部位是否正常，特別要細(xì)心檢查樹脂-固化劑雙組分泵是否有堵塞現(xiàn)象，之間配比是否達(dá)到設(shè)計(jì) 要求；要確保制襯、纏繞、修整、脫模等設(shè)備的運(yùn)行穩(wěn)定和工作精度；

　　b、清理模具

　　要求模具表面無坑凹、粉塵、雜物及其他附著物，模具要作到表面平滑，有問題及時修理、維護(hù)；

　　c、纏聚酯薄膜

　　為方便管道脫模，在模具表面應(yīng)包覆1層聚酯薄膜，薄膜搭接寬度1～2㎝，厚度為40um之間。要求薄膜無破損，無皺折，兩面 光滑潔凈。薄膜產(chǎn)品質(zhì)量滿足GB 13950-1992的要求。

　　（2）制襯工序

　　a、內(nèi)襯樹脂配制

　　按質(zhì)檢部門根據(jù)當(dāng)時的工作環(huán)境、溫度條件作出的樹脂配方體系進(jìn)行內(nèi)襯樹脂配兌，配料量要根據(jù)制造進(jìn)度合理掌握。當(dāng)現(xiàn) 場情況發(fā)生變化時，質(zhì)檢部門和制造部門應(yīng)及時調(diào)整配方，并按新配方配制需用的樹脂；

　　b、增強(qiáng)材料準(zhǔn)備

　　按設(shè)計(jì)要求將制作內(nèi)襯需用的增強(qiáng)材料運(yùn)送到指定位置，并對一些寬幅面的增強(qiáng)材料先裁切加工到設(shè)計(jì)寬度；

　　c、內(nèi)襯層制作

　　按設(shè)計(jì)要求的鋪層步驟進(jìn)行內(nèi)襯層制作，各單層鋪設(shè)過程中應(yīng)施加合理的張力，相互之間適量搭接，并用組合壓輥反復(fù)滾壓 趕出氣泡以保證纖維完全浸透。并要求各增強(qiáng)材料層達(dá)到設(shè)計(jì)的樹脂含量要求；

　　d、初步自檢

　　按設(shè)計(jì)要求鋪覆完各層后，要求操作工人進(jìn)行初步的質(zhì)量檢測：內(nèi)襯是否達(dá)到設(shè)計(jì)厚度,局部是否有貧膠、掛膠現(xiàn)象,是否有 白斑、氣泡，是否有等，若發(fā)生上述情況應(yīng)及時匯報(bào)并采取處理措施；

　　e、進(jìn)入內(nèi)襯遠(yuǎn)紅外深度固化工序

　?。?）遠(yuǎn)紅外深度固化

　　生產(chǎn)制造的玻璃鋼電力管道都必須進(jìn)行遠(yuǎn)紅外深度固化處理，目的是：可以提高內(nèi)襯層的固化度，改善管道的抗腐耐溫性能 ；

　　（4）過程質(zhì)量檢驗(yàn)

　　在纏繞前再次確認(rèn)內(nèi)襯無氣泡、氣孔，無雜質(zhì)，表面平整，樹脂含量合理，無白斑和局部固化不良等現(xiàn)象。必須認(rèn)真檢查內(nèi) 襯是否合格，不合格的嚴(yán)禁上機(jī)纏繞。

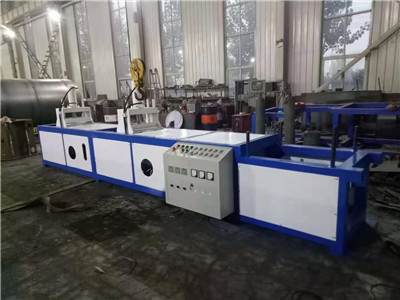

　?。?）纏繞工序

　　將設(shè)計(jì)好的參數(shù)輸入微機(jī)，待內(nèi)襯固化后，由微機(jī)控制用無堿無捻玻璃纖維進(jìn)行往復(fù)式纏繞直至纏繞層厚度。按規(guī)定厚度外 敷100％樹脂含量的外保護(hù)層。纏繞層的樹脂含量一般為35％左右，其厚度取決于管道設(shè)計(jì)的強(qiáng)度和剛度的綜合。

　　玻璃鋼電力管道生產(chǎn)工藝介紹完了，你還想了解聯(lián)系我們，直接給你發(fā)視頻，生產(chǎn)的視頻，裝車的視頻，有必要的話，不信的話直接來實(shí)地驗(yàn)廠不方便的話，直接現(xiàn)場視頻接通讓你身臨其境。
